OKAYAMA GIKEN (Minerals) Co., Ltd specjalizuje się w wysokiej jakości topionym magnezycie produkowanym w Chinach, odpornym na ekstremalne temperatury przekraczające 1600°C. Nasza fabryka stopionego magnezu zlokalizowana jest w regionie bogatym w wysokiej jakości zasoby magnezytu. Produkujemy stopiony magnezyt (FM) klasy Liaoning Haicheng, znany ze swojej wysokiej czystości i doskonałych właściwości ogniotrwałych. Nasze produkty FM są eksportowane do Europy przez cały rok, spełniając rygorystyczne wymagania przemysłu materiałów ogniotrwałych i ceramiki.

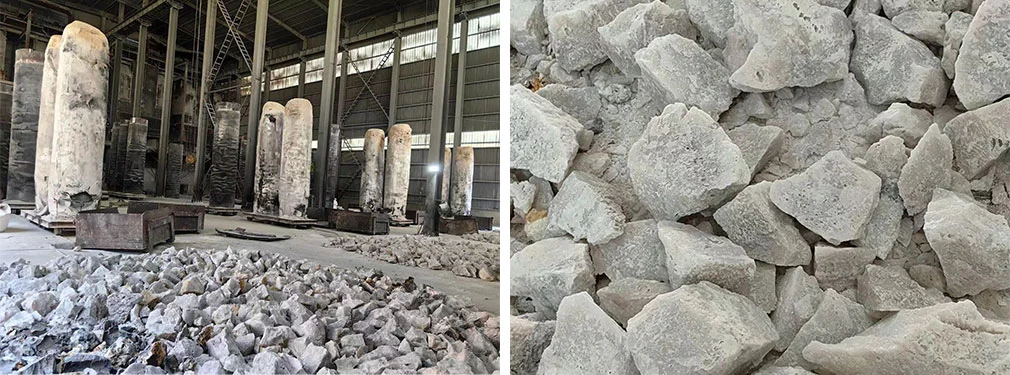

Magnezja stopiona (FM) jest wytwarzana przez stapianie elektryczne żrącego, kalcynowanego tlenku magnezu, całkowicie spalonego magnezytu lub surowego magnezytu w elektrycznym piecu łukowym. Aby osiągnąć optymalną jakość produktu, temperatura topnienia musi przekraczać 2750°C. Dzięki zmodyfikowanej strukturze krystalicznej stopiony tlenek magnezu zapewnia doskonałą wydajność w porównaniu z materiałami alternatywnymi.
Magnezę topioną dzieli się na magnezję topioną białą (WFM) i magnezję topioną brązową (BFM):
Biała stopiona magnezja (WFM, biała):Wysoka czystość i doskonała stabilność objętości, dzięki czemu nadaje się do wyższych temperatur i bardziej wymagających środowisk. Stosowany jest głównie w wysokiej klasy cegłach ogniotrwałych i piecach szklarskich.
Brązowa stopiona magnezja (BFM, brązowa):Charakteryzuje się dużymi kryształami, gęstą strukturą i dużą odpornością na korozję, co czyni go doskonałym podstawowym materiałem ogniotrwałym. Jest szeroko stosowany w produkcji stali, elektrycznych piecach łukowych i piecach cementowych, oferując wysoką opłacalność w ogólnych zastosowaniach materiałów ogniotrwałych i monolitycznych.
| Stopiony magnezyt (1:1) | |||||||
| Specyfikacja(%) | |||||||
| Marka (rozmiar 0-150 mm) | MgO min. | Maksymalne PRAWO | SiO2 maks. | CaO maks. | Fe2O3 maks. | Al2O3 maks. | B.D.G/cm3 Min. |
| FM-96 | 96 | 0.30 | 1.5 | 1.8 | 1.2 | 0.4 | 3.42 |
| FM-97 | 97 | 0.20 | 1.1 | 1.4 | 0.9 | 0.3 | 3.45 |
| FM-97,5 | 97.5 | 0.20 | 0.80 | 1 | 0.8 | 0.25 | 3.48 |
| FM-98 | 97.9 | 0.2 | 0.7 | 1 | 0.7 | 0.25 | 3.5 |
| Stopiony Magneist (2:1) | |||||||
| Specyfikacja (%) (CaO/SiO 2: 1 min.) | |||||||
| Marka (rozmiar 0-150 mm) | MgO min. | Maksymalne PRAWO | SiO2 maks. | CaO maks. | Fe2O3 maks. | Al2O3 maks. | B.D.G/cm3 Min. |
| SFM-96 | 96 | 0.30 | 1.1 | 2.2 | 1 | 0.4 | 3.42 |
| SFM-97 | 97 | 0.3 | 0.8 | 1.6 | 0.8 | 0.2 | 3.45 |
| SFM-975 | 97.5 | 0.20 | 0.7 | 1.40 | 0.65 | 0.2 | 3.48 |
| SFM-97,7 | 97.7 | 0.2 | 0.6 | 1.20 | 0.60 | 0.15 | 3.48 |
| SFM-98 | 97.9 | 0.2 | 0.5 | 1 | 0.5 | 0.15 | 3.5 |
| Stopiony magnezyt (duży kryształ) kolor: biały, szary, żółty mieszany | |||||||
| Specyfikacja (%) (CaO/SiO 2: 1 min.) Rozmiar kryształu 800-1200um | |||||||
| Marka (rozmiar 0-150 mm) | MgO min. | Maksymalne PRAWO | SiO2 maks. | CaO maks. | Fe2O3 maks. | Al2O3 maks. | B.D.G/cm3 Min. |
| Mieszanka kolorów LC-97 | 97 | 0.2 | 0.75 | 1.5 | 0.75 | 0.2 | 3.4 |
| LC-97 kolor biały | 97 | 0.2 | 0.75 | 1.5 | 0.75 | 0.2 | 3.43 |
| Mieszanka kolorów LC-975 | 97.5 | 0.2 | 0.7 | 1.4 | 0.7 | 0.18 | 3.45 |
| LC-975 kolor biały | 97.5 | 0.2 | 0.7 | 1.4 | 0.6 | 0.18 | 3.47 |
| LC-98 | 98 | 0.15 | 0.6 | 1.2 | 0.5 | 0.15 | 3.48 |
| LC-985 | 98.5 | 0.15 | 0.4 | 0.8 | 0.5 | 0.15 | 3.5 |
| LC-99 | 99 | 0.1 | 0.2 | 0.4 | 0.2 | 0.1 | 3.5 |
